产品概述：音叉液位开关是一种免维护，高稳定性，物位开关仪表，音叉液位开关由工业集成贴牌电路和压电晶振组成的防爆型音叉液位开关，通过晶体振动频率音叉探头频率信号变化测量原理实现工业化开关量测量。该产品广泛用在石油化工、冶金电力、医药水利等行业。
产品分为：经济型音叉液位开关、防爆型音叉液位开关、卫生型音叉液位开关、高温型音叉液位开关。
2.技术参数
电源电压: 220VAC 50Hz 或DC 24V
防爆标志：ExdⅡBT4
工作温度: -40～80℃
工作压力: 小于2.5MPa
介质密度: *低0.6g/ cm3
响应时间: 约0.5秒
输出方式: SPDT继电器（单刀双掷）( AC 220V/6A,DC30V/6A )
输出延时: 0.5～60秒可调
灵 敏 度 : 可设置10级
功耗: 小于0.5W
电气接口：M20*1.5 （可定制）
过程连接： NPT 1”螺纹安装法兰安装（可选）
外壳防护：IP66IP67 IP68
线制：四线制（屏蔽电缆4x1.5mm2）二线制（屏蔽电缆2x1.5mm2）
稳定性：强大的软硬件仪表数据每秒效验30次.具有*的稳定性。
防雷：仪表具有防雷功能不用再次安装浪涌保护器
3.产品特点
适应性强:被测物料不同的参数、密度对测量均不产生影响。结垢、搅动、湍流、气泡、振动、中等粘度、高温、高压等恶劣条件对检测也无影响。
免于维护:由于音叉限位开关的检测过程由电子电路完成，无活动部件，所以一经安装投运便不需要维护。
不需调校:由于音叉限位开关的检测不受被测介质电参数及密度的影响，所以无论测量何种液体都不需现场调校。
防爆场所：产品是经过防爆认证的，可用在石油化工等行业。
4.仪表安装

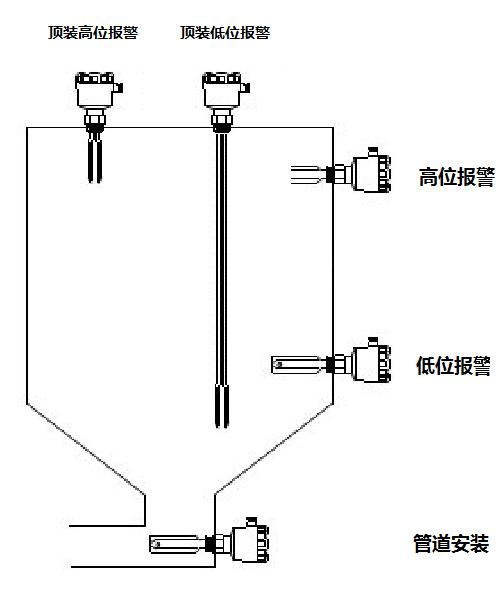

罐体上不同的音叉液位开关安装形式。满足现场各种复杂工况条件，当油罐不方便在侧面开孔时可以采取顶装（在油罐的顶部安装方式安装位置选择能避开进料时物料冲击的位置，也可安装在管道上防止泵的无料运行）。

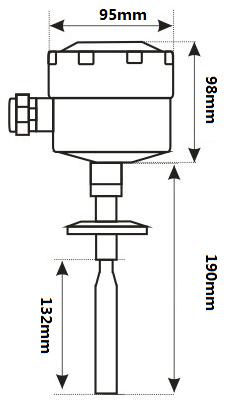

图1音叉液位开关各种安装形式 图2音叉液位开关外形尺寸
5.电气连接
6.仪表选型
ZK-YC | ||||||||||
代码 | 防爆 | |||||||||
A | 需要 | |||||||||
B | 不需要 | |||||||||
代码 | 叉体材质 | |||||||||
O | 卫生型 | |||||||||
A | 304 | |||||||||
B | 316L | |||||||||
C | 哈氏合金 | |||||||||
D | 其他 | |||||||||
代码 | 供电 | |||||||||
1 | AC220 | |||||||||
2 | DC24V | |||||||||
代码 | 是否需要特氟龙喷涂 | |||||||||
A | 特氟龙 | |||||||||
B | 哈氏合金 | |||||||||
C | 不需要 | |||||||||
代码 | 叉体长度mm | |||||||||
X | 直接标注 | |||||||||
代码 | 过程连接 | |||||||||
法兰A | 直接填写 | |||||||||
螺纹尺寸B | 直接填写 | |||||||||
代码 | 声光报警器 | |||||||||
1 | 需要 | |||||||||
2 | 不需要 | |||||||||
代码 | 销售区域 | |||||||||
G | 国内 | |||||||||
Y | 国外 | |||||||||
代码 | 经办人 | |||||||||
RM | 缩写 | |||||||||
ZK-YC | A | B | 2 | B | 280 | DN150 PN1.6 | 2 | G | HJF | |
实例：所选ZK-YCAB2B280DN150PN1.62GHJF表示选用ZK-YC型音叉液位开关需要防爆叉体、材质316L、供电24VDC、不需要防腐涂层、叉体长度280mm、法兰需要DN150,PN1.6（20592-2009）、控制室声光报警器不需要、销售到国内销售许xx的订单。
